自动化生产线的稳定运行，七成以上的故障隐患其实都潜伏在电控系统里。PLC控制柜作为产线的“神经中枢”，选型不当往往导致后续频繁停机维护，而真正懂行的工程师会从**工业电气**的整体架构出发，而非单看元器件品牌。

先厘清场景，再谈配置：负载特性决定柜体架构

选型的第一步不是画原理图，而是统计产线上所有执行机构的负载类型。异步电机、伺服驱动、加热回路和电磁阀组的电气特性差异巨大。以一条典型的包装线为例，若包含5台变频电机和12个气动阀岛，那么PLC控制柜内就需要预留足够的散热冗余——变频器工作时产生的谐波与热量，会直接影响相邻PLC模块的采样精度。我们实测过，柜内温度超过55℃时，模拟量模块的转换误差会上升0.3%以上。

因此，建议先做负载清单，明确各回路的分断能力与启动方式。直接启动的电机（>5.5kW）必须配置独立的软启动或变频回路，否则电压跌落会导致整线控制器复位。这一步没做好，后续选再贵的元器件都白搭。

变频柜与PLC柜的协同：干扰抑制是隐形门槛

很多客户把变频柜和PLC控制柜分开采购，结果现场调试时通讯乱码频发。问题根源在于变频器输出侧的高频漏电流会通过地线窜入控制回路。合格的方案并非简单物理隔离，而是要在变频柜内加装输出电抗器（建议阻抗≥3%），同时PLC柜内模拟量线缆必须采用双端屏蔽接地。

这里有一个常被忽略的细节：变频柜的散热风道设计不能与PLC柜共用。云南地区海拔较高，空气密度低，同样功率的变频器散热效率会下降约8%，若柜体风道设计不合理，夏季高温跳闸几乎无法避免。所以选型时务必查看产品样本中的海拔降容曲线，不能只按平原工况计算。

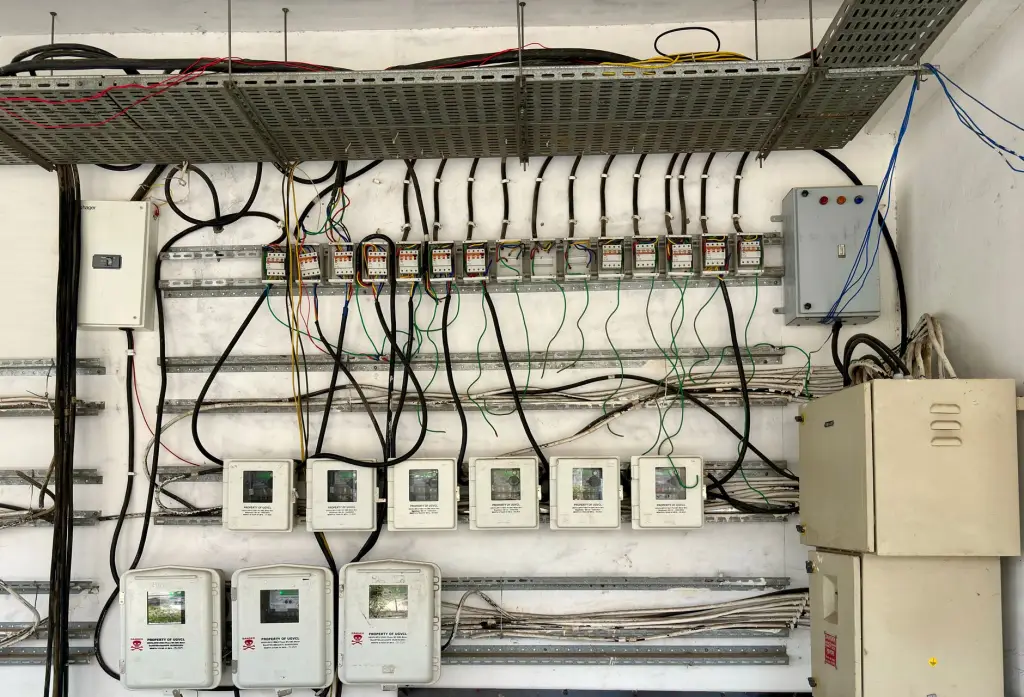

配电箱级联与保护选择性：一个跳闸全线停的悲剧怎么避免

自动化产线里，配电箱与PLC控制柜的级联保护极易被轻视。常见故障是上级塑壳断路器整定值过大，当下级回路发生金属性短路时，上级先跳闸，导致整条产线停电。正确的做法是按电流比值1.6:1进行选择性配合。举个例子，PLC柜内从PLC电源到I/O模块的供电回路，应使用C型微型断路器（额定电流6A），而上级分配电箱对应出线回路则选10A的C型断路器，这样末端故障时，只有最近一级跳闸。

此外，配电箱内SPD（浪涌保护器）的安装位置也有讲究。对于云南这种雷暴日较多的地区，建议在PLC柜总进线处安装II级SPD（标称放电电流20kA），且接地线长度不宜超过0.5米。否则雷击过电压会沿着N线击穿开关电源，损坏CPU模块。

常见选型误区与现场整改建议

实践中最常见的三个问题：一是PLC输出点直接驱动大功率接触器，导致触点烧蚀；二是不区分DC24V传感器供电的极性反接保护；三是忽略了柜内端子排的电流承载能力（特别是共用回程端子）。针对第一点，输出端应加装中间继电器（线圈功率约0.9W），实现电路离；第二点则需在开关电源输出端并接一个反向二极管，成本不足两元，但能避免批量烧毁传感器。

对于已经投运且频繁故障的产线，整改优先级建议如下：先测量接地电阻（需≤4Ω）与N-PE电压（应＜1V），再检查变频柜与PLC柜之间的等电位连接扁钢截面积（不小于25mm²）。如果现场干扰依旧，考虑将模拟量信号线更换为屏蔽双绞线，并单点接地。

选型工作从来不是参数堆砌，而是对产线工况的深刻理解。云南制造企业若能在前期多花两天时间做负载分析与级联校验，后期可减少约60%的电气类停机时间。记住，一套稳定可靠的PLC控制柜，是让自动化产线真正实现“无人值守”的基石，而非束缚运维人员的负担。若您正在规划新的产线升级，不妨携带现有电气图纸到厂里实测柜内热场分布与谐波含量，再做出最终决策。
